Датчики беспроводные
Общие характеристики
Wireless sensors - Summary of selection guide
Устройства, представленные в составе беспроводной системы измерения rTM, обновлены, потому что новый протокол беспроводной передачи данных ZigBee сделал их несовместимыми с устройствами предыдущей серии.

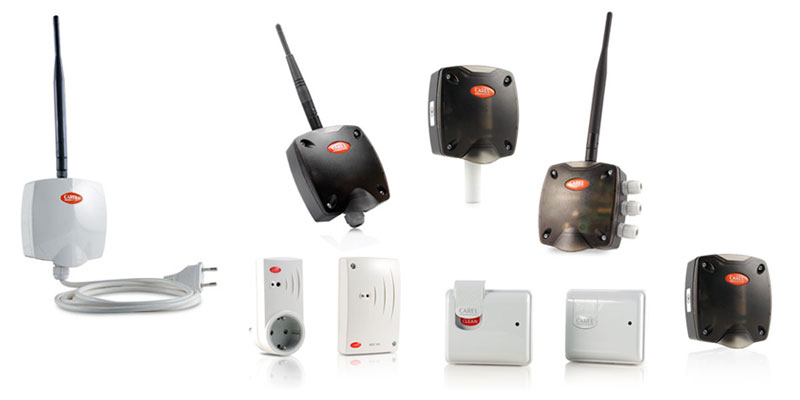

Беспроводная система измерения CAREL rTM состоит из следующих устройств:
- датчики с батарейным питанием:
- две модели, отличающиеся по характеристикам:
В модели SE BP встроенный измерительный элемент, и такой датчик температуры устанавливается внутри холодильной витрины;
В модели SE EP два внешних измерительных элемента NTC и два цифровых входа для измерения температуры в холодильных витринах и морозильных камерах;
- датчик работает от переменного тока напряжением 12-24В;- Датчик EP1 со встроенным маршрутизатором, двумя внешними измерительными элементами NTC и двумя цифровыми входами для измерения температуры в холодильных витринах и морозильных камерах. При этом датчик имеет встроенную функцию маршрутизатора;
- Точка доступа. Беспроводное устройство, принимающее сигналы от датчиков по беспроводной сети ZigBee™ и передающее результаты измерения в систему диспетчерского управления по протоколу Modbus® RTU. Каждая точка доступа поддерживает до 30 беспроводных датчиков или до 60 беспроводных датчиков при наличии одного или нескольких маршрутизаторов. В систему диспетчерского управления (PlantVisorPRO или PlantWatchPRO) поступают все измеряемые переменные от системы rTM SE;
- Маршрутизатор. Необходим, если расстояние между датчиками и точкой доступа более 30м или если датчиков в беспроводной сети более 30. Всего в беспроводной сети можно использовать до 60 маршрутизаторов, 48 из которых видны системой диспетчерского управления. Точка доступа автоматически раздает адреса в последовательной беспроводной сети в порядке “подсоединения” устройств (адреса в диапазоне от 200 до 247).
Selection Tool. CPQ is CAREL's tool for selecting sensors (and more), available at cpq.carel.com. Complete list of codes, detailed information and links to documentation are just some of the main features of the sensors selection module in the CPQ platform. More information
